送檢單位：東風(fēng)汽車某下屬公司
試驗(yàn)方案：金屬材料拉伸試驗(yàn)方案
計(jì)算標(biāo)準(zhǔn)：GB/T 228.1-2010
試樣形狀：棒材
試驗(yàn)日期：2012-05-28 18:42:33
試驗(yàn)時(shí)間：258.266663 s
試驗(yàn)速度：2 mm/min
濕度：26 %
溫度：69 ℃
引伸計(jì)標(biāo)距（Le）：50 mm

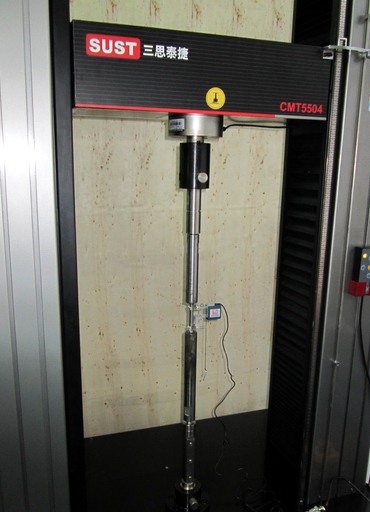

試驗(yàn)設(shè)備：三思泰捷10T電子萬能試驗(yàn)機(jī) CMT5105
試驗(yàn)夾具：M16螺紋夾具（高溫拉伸夾具）

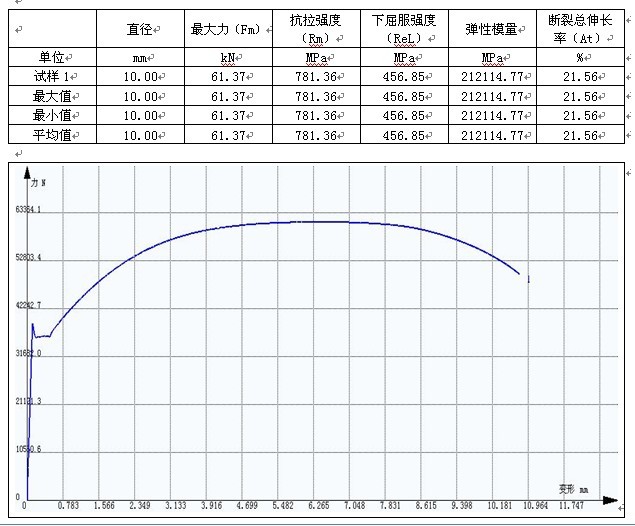

備  注：此試驗(yàn)報(bào)告為樣品1的測試結(jié)果,本試驗(yàn)報(bào)告僅供參考.  直徑 最大力（Fm） 抗拉強(qiáng)度（Rm） 下屈服強(qiáng)度（ReL） 彈性模量 斷裂總伸長率（At）
單位 mm kN MPa MPa MPa %
試樣1 10.00 61.37 781.36 456.85 212114.77 21.56
最大值 10.00 61.37 781.36 456.85 212114.77 21.56
最小值 10.00 61.37 781.36 456.85 212114.77 21.56

平均值 10.00 61.37 781.36 456.85 212114.77 21.56
